产品介绍

GS系列双向程控交流电源包含0-30KVA至0~180KVA的多个功率范围的型号，使用先进的PWM技术，将0-180KVA的功率输 出集成在一个尺寸仅600~1200mm宽，1800mmB , 600mm深的机柜当中；同时提供RS232, RS485,CAN,Ethernet等多种 通讯接口，方便用户进行自动化测试。

GS系列交流源是一款高性能、多功能的电网模拟器，能够模拟电压跌落、频率偏移、三相不平衡以及电压畸变等常见电网现象，还能够横拟电子孤®和实际电网容置及线路阻抗。

1. 输出三相对称、具有额定幅值和频率的正弦电压。

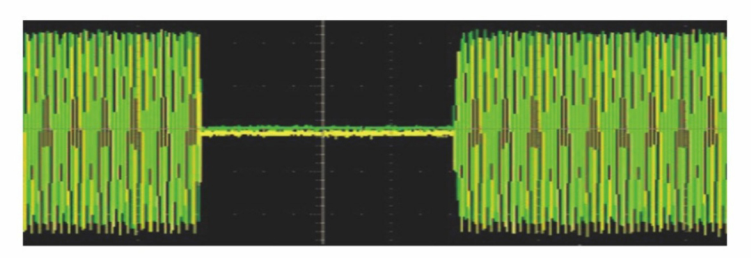

2. 模拟电网电压跌落和电压变动功能。输出电压可以在任意时刻跌落和恢复，跌落深度和持续时间可以根据测试要求自甶设定，对于不平衡跌落，每一相的跌落深度可以任意设定。

3. 横拟电网电压频率偏移功率，可以实现电压频率的突变和渐变，对于频率突变，要求在任意时刻对于频率的渐变情况，渐变时间可设，频率变化后的持续时间可以自由设定。

4. 横拟电网电压三相不平衡的功能。能够输出包含负序分量的电压，其中负序分量和零序分量可以自由设定.

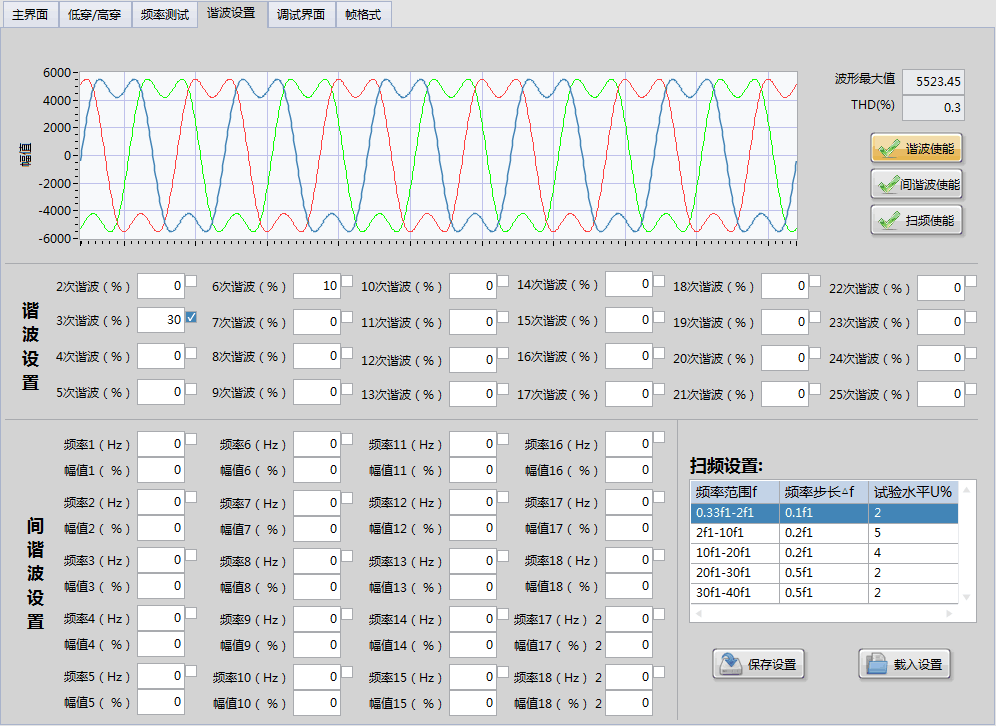

5. 模拟电网电压包含谐波的功能。能够输出在基波基础上的叠加谐波和间谐波的电压波形，叠加谐波的次数、谐波幅值、谐波与基波间的相位可根据测试需要设定，并且可以同时叠加多次谐波和间谐波.



6. 具有同步触发功能，可方便精准的进行低电压穿越试验。

1. 电子孤岛选项

   电子孤岛选项采用了实时控制技术，可以实时检测光伏逆变器输出的有功和无功，并实时计算出需要的模拟负载电阻、电感和电容，在接收到孤岛负载启动命令后，以最后一刻计算出的负载参数值，作为孤岛负载参数，这样就可以按照试验中要求的负载匹配各种工况做孤岛检测实验，十几秒钟就可完成一个点的测试。

2. 阻抗模拟选项

   阻抗模拟选项为用户提供一个电网线路阻抗和并网变压器的阻抗等效模型，当需要模拟不同的电网线路和变压器时，根据相应线路和变压器参数进行设定。

主要特点

规格参数

    选项

• 规格有变更，恕不另行通知

• 参数测试条件为：黄精温度范围25℃±5℃，阻性负载

• 支持更高功率定制
