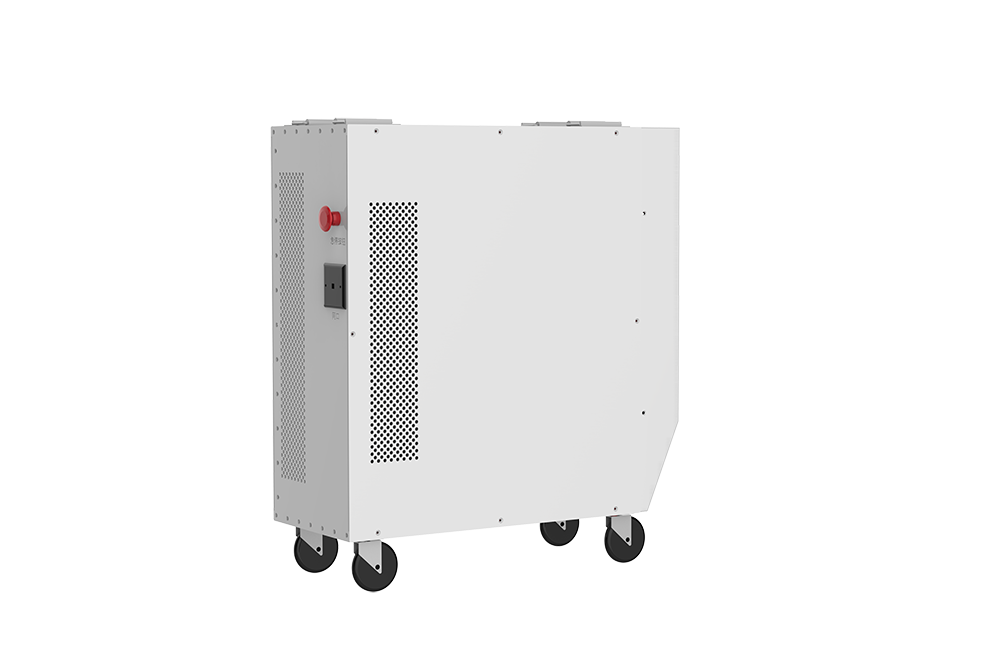

eLRC系列高功率电子孤岛测试仪

发布日期：2022/08/16

产品介绍

eLRC系列高功率RLC电子负载采用IGBT开关搭建三相逆变器，交流侧连接LC滤波器，直流由可控整流器供电，构成一个电力电子孤岛负载模拟装置与RLC负载相等效用于替代传统的RLC负载。

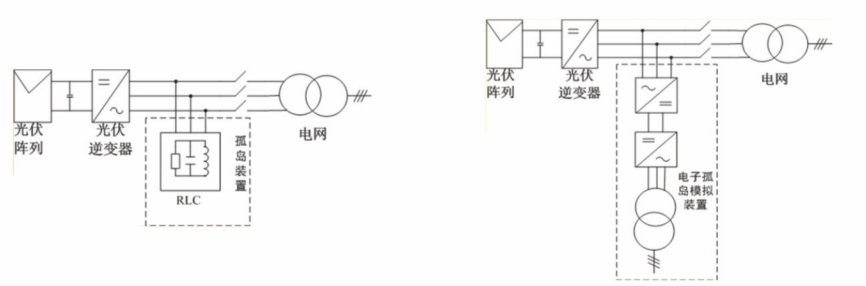

                                                     传统RLC孤岛装置

                                      电子孤岛模拟装置

采用电力电子开关技术的孤岛装置，使孤岛检测试验可以在光伏电站现场进行，传统的孤岛检测试验，需要通过几次调节，并且要求光伏并网逆变器并网功率稳定。这导致在现场实际功率波动时无法按标准完成各种负载参数下的孤岛检测试验。而采用电力电子技术的孤岛装置，由于采用了实时控制技术，可以实时检测光伏逆变器输出的有功和无功，并实时计算出需要模拟的负载电阻、电感和电容，在接收到孤岛负载启动命令后，以最后一刻计算出的负载参数值，作为孤岛负载参数，这样就可以按照试验中要求的负载匹配各种工况做孤岛检测试验。



产品特点

  • 提供20KVA至500KVA多个功率等级

  • 采用电力电子开关技术模拟RLC并联负载

  • 标配以太网程控接口

  • 有效快速实时精确检测并网逆变器防孤岛效应保护功能

  • 能够吸收或输出有功、无功功率

  • 能购将有功能量回馈电网，大量减少实验过程中的能量损耗

  • 更轻的重量和更小的体积


  • GB/T 13422-92     半导体电力变流器电器实验方法

  • GB/T 12326        电能质量电压波动和闪变

  • DL/T 1040         电网运行准则

  • GB/T 19939-2005  光伏系统并网技术要求

  • GB/T 20046-2006  光伏（PV）发电系统过电压保护-导则

  • SJ/T 11127        光伏（PV）发电系统过电压保护-导则

  • GB/T 3859.1      半导体变流器基本要求的规定

  • UL 1741:1999     独立电力系统用逆变器、变换器、控制器

  • AS 4777.2:2005   通过逆变器连接的电源系统的并网第二部分：逆变器要求

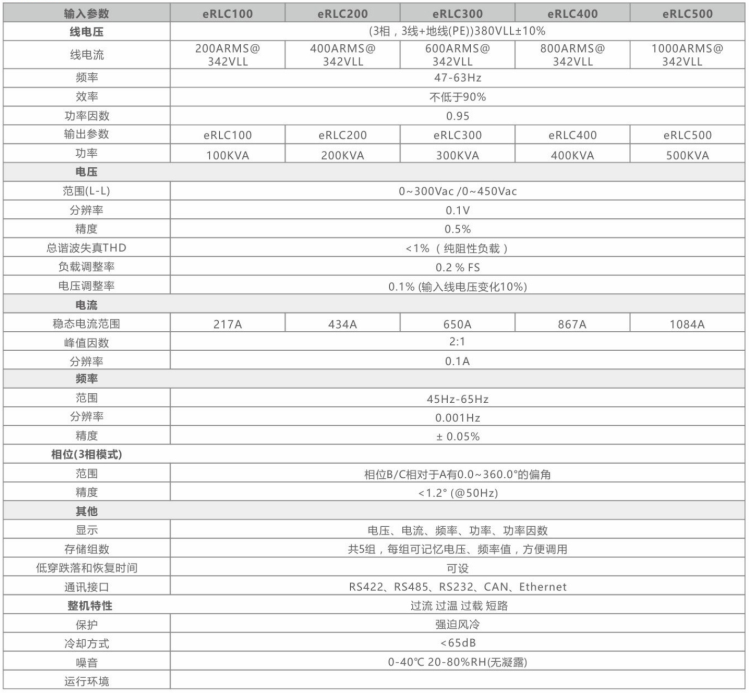

规格参数



                                                                             参数测试条件为：环境温度范围25℃±5℃；                                *更多功率型号请联系工厂
