产品介绍

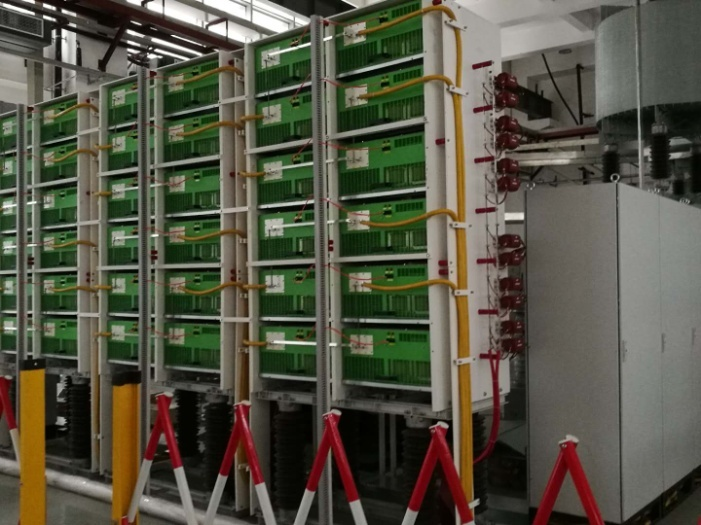

我公司与其合作伙伴共同研制了阴极(PSM)可调电源。客户利用该变频电源进行是核聚变，为回旋管的电子或中性束的加速电源，给等离子体加热。电源根据实际要求产生直流电压或者高频率可调的脉冲电压模式。恒压模式控制功能。本产品电压模块串联组成,输出高压直流可调电压.通过对模块内的输出IGBT的控制，调节串联模块个数，全范围输出0-100kV直流电压（具体电压要求由用户定制），电压稳定度优于0.5％。
使用环境
海拔高度：海拔不超过1500m；
温度：储存环境温度 -20℃～60℃，工作环境温度 -5℃～40℃；
湿度：10%RH 至 90%RH (无凝露，湿球温度计温度: 40℃以下)
震动：抗地震能力按7级设防，地面抗震动能力≤0.5g；
防护：无较大灰尘、腐蚀或爆炸性气体，无导电粉尘等；
安装地点：室内。
技术参数
类别 | 项目 | 规格参数 |
输入 | 工作电压范围 | AC400V/3kV/10kV±10% |
工作频率范围 | 50Hz/60Hz/100Hz±10% | |
接线方式 | 3P+PE | |
输出 | 电压范围 | DC0-100kV（可更高，由用户要求确定） |
额定电流 | 0~200A | |
额定功率 | 0~20MW | |
电压解析度 | 10V | |
上升时间 | 10μs~1ms（可调） | |
脉冲时间 | 工作方式一：长时间工作 工作方式二：0～20kHz | |
电压稳定度 | ≤0.5％ | |
整机性能 | 输出模式 | CV |
CV电压范围 | 0~VN可调 | |
电压精度 | 0.5%FS | |
保护功能 | OCP、OVP、SCP | |
保护关断时间 | ≤10μs | |
转换效率 | ≥97% | |
整机噪音 | ≤65dB | |
通讯与操作 | 程控接口 | 485/LAN（可选） |
操作方式 | 上位机软件 | |
电抗强度 | 绝缘电抗 | ≥50MΩ（DC1000V） |
绝缘耐压 | 电压等级100kV（AC120kV / 1分钟） |
